AMI를 위한 LoRaWAN 수집가에 커뮤니케이션 고립 이중 공용영역 485

중국 AMI를 위한 LoRaWAN 수집가에 커뮤니케이션 고립 이중 공용영역 485 협력 업체

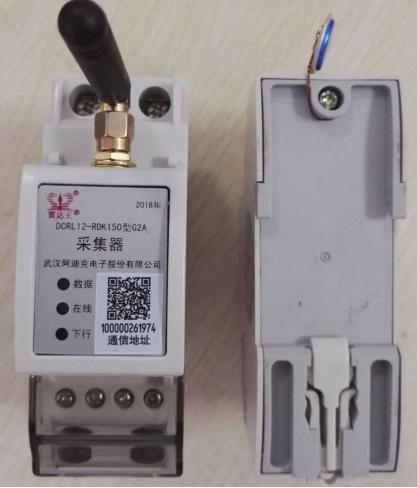

큰 이미지 :  AMI를 위한 LoRaWAN 수집가에 커뮤니케이션 고립 이중 공용영역 485

제품 상세 정보:

원래 장소: 중국
브랜드 이름: RADARKING
인증: IEC, ISO
모델 번호: DCRL12-RDK150-G2A

결제 및 배송 조건:

최소 주문 수량: 1PCS
가격: Negotiation
포장 세부 사항: 표준 수출 패키지
배달 시간: 3-35days
지불 조건: 티 / T는, 패 / C 조, 웨스턴 유니온
공급 능력: 년 당 1000000 PC
Contact Now
상세 제품 설명
일 전압: AC 220V+-20% 50Hz RS485 한가 전압: DC 5V.
RS485 적재 능력: RS485 끝 장치 (800 미터)의 32 세트. 소비 전력: 유효 동력 ≤ 3W; 겉보기 전력 ≤ 5VA.


AMI를 위한 LoRaWAN 수집가에 커뮤니케이션 고립 이중 공용영역 485

묘사:
DCRL12-RDK150-G2A는 G2A (상공 연결 LoRaWAN, 다운링크 485)에 근거를 둔 수집가485에 LoRaWAN입니다 특별히 IoT 커뮤니케이션 경우를 위해 개발된 제품 입니다. 제품은 RS485 업계 표준 (DL/T645, CJ/T188, MODBUS 의정서)와 호환이 됩니다. 그것은 RS485 통신 인터페이스도의 맨끝을 위한 LoRaWAN 커뮤니케이션을 실행하기 위하여 이용됩니다.
수집가는 사용해 쉽, 출입구를 통해서 완전한 자유 코스 경마 정보 수집을 LoRaWAN 출입구 신호에 의해 포함된 지역에 있는서만 수집가 설치할 필요가 있습니다. 그것에는 저출력 소비, 장수 및 순간 자료를 모으기를 믿을 수 있는 보증을 제공하는 양용 자료 전송의 이점이 있습니다. 수집가는 출입구에 자동적으로 자료를 올려주기할 수 있고, 출입구는 네트워크 플랫폼에 자동적으로 자료를 올려주기합니다; 제품에는 유지하고 대체하게 쉬운 구조에서 간단하 없고, 상공 연결 커뮤니케이션 케이블의 아무 연결도 있고, 임명은 편리합니다 그리고 빨리. 제품은 산업 통제 기준의 개념에 따라, 전력 공급입니다 강한 반대로 방해 능력, 긴 전송 거리의, 고속 및 안정되어 있는 가동과의 에너지 절약의와 완전하게 고립된 커뮤니케이션, 디자인됩니다.

1. 주 함수 및 특징:
1.1 다운링크 RS485 공용영역은 (보드율은 놓일 수 있습니다), 1-32의 맨끝을 나를 수 있습니다; 상공 연결 LoRaWAN.
1.2 이중 RS485 공용영역은, 그중 하나 국부적으로 정비 공용영역입니다.
1.3 그것은 소형 교류 전원 공급, AC 220V로 직접 접근될 수 있습니다 옵니다. 회사의 특허가 주어진 기술을 적용해서, 그것에는 효과적으로 정상적인 일에서 수집가를 보호하는 반대로 번개, 반대로 건조, 반대로 높은 압력, 등의 기능이, 있습니다.
1.4 DL/645, CJ/T188, MODBUS 및 다른 의정서를 지원하십시오 (주문을 받아서 만들어질 수 있습니다).
1.5 가장자리 계산 기술, 시간을 재는 활동적인 올려주기를 적용하거든 투명한 전송은 전환될 수 있습니다. 올려주기한 자료는 할당합니다 (자료 업무의 최대 숫자까지: 올려주기 자료 사이 4), 간격 (0000 9999 분), 및 끝 파일은 (파일에 있는 맨끝은 자동적으로 올려주기될 수 있습니다) 놓일 수 있습니다.
1.6 그것에는 자료 관리를 위한 LoRaWAN 먼 형태 그리고 국부적으로 RS485 형태가 있습니다.
1.7 커뮤니케이션 고립: 회사의 특허가 주어진 기술을, 활동적인 고립과 더불어, 반대로 번개 적용해서, 반대로 건조하고, 반대로 높은 전압 및 다른 기능은, 효과적으로 RS485 공용영역의 정상 작동을 보호합니다.
1.8 직업적인 공용영역 자료 흐름은 자동적으로 통제되고, 출입구의 플랫폼으로 보내진 지시 구조는 우선적으로 가공됩니다.
1.9 그것은 작고 크기로 설치하기 쉬운 2P 가로장 유형 임명을 채택합니다.
다양한 상태 표시에 1.10, 수집가의 상태는 분야에 있는 상태 지시에 의해 결정될 수 있습니다.
1.11 형성된 모수는 힘 도중 자동적으로 떨어져 저장되고 자동적으로 후에힘에 복구됩니다.

2. 주요 기술적인 모수:
2.1 전기 모수:
일 전압: AC 220V+-20% 50Hz.
RS485 한가 전압: DC 5V.
RS485 적재 능력: RS485 끝 장치 (800 미터)의 32 세트.
전력 소비: 유효 동력 ≤ 3W; 겉보기 전력 ≤ 5VA.
2.2 무선 성능 매개변수:
중심 주파수: 433MHz/470MHz (주문을 받아서 만들어진 프로젝트), LoRaWAN 국제 기준.
조음 기술: 선형 주파수 변조 스프레드 스펙트럼 조음.
대역폭: 125kHz/250kHz.
RF 힘: 20dBm (100mW).
감도를 받으십시오: -143dBm @SF12/BW 125KHz.
2.3 안전 성과:
충격 전압: 2kV.
일 압력: 2kV.
2.4 전자기 겸용성:
정전기식 방전: 4kV;
빠른 맥박 그룹: 2kV (전력 공급 반복), /2kV (신호 반복);
큰 파도: 2kV (차별 형태)
2.5 사용 환경:
온도: -20℃~+60℃.
습도: 상대 습도 ≤ 95%.
2.6 자료 기억 장치: 자료 기억 장치 시간 ≥10 힘 후에 년 떨어져.
2.7 통신 인터페이스: 이중 RS485 공용영역.
2.8 지방 주민 공용영역: 2400bps.
2.9 미터 통신 인터페이스: 4개 보드율은 놓일 수 있습니다 (예를들면: 200bps, 2400bps, 4800bps, 9600bps).

3. 구성 원리
3.1 일 원리의 간단한 설명
수집가의 상공 연결 커뮤니케이션 단위는 LoRaWAN 의정서 커뮤니케이션 단위입니다; 국부적으로 공용영역은 RS485 커뮤니케이션 형태를 채택합니다; 미터 통신 인터페이스는 RS485 커뮤니케이션 형태를 통해 다운링크 485 버스에 에너지 미터와 연락합니다.
수집가는 구름 관리 플랫폼으로 및 LoRa 단위를 통해서 독서를/제어 명령을 발행된 수집가의 다운링크 485 버스에 에너지 미터의 독서/제어 명령 받습니다.
수집가에는 자동적으로 다운링크 버스에 전기 에너지 미터의 미리 결정한 자료를 모으고 정기적으로 올려주기하기의 기능이 있습니다. 이 기능은 플랫폼이 지정되곤과 정말 연결한 485의 에너지 미터를 전 배달할 것을 요구합니다. 일단 에너지 미터 파일 (0에 32)가 성공적으로 다운로드되면, 수집가는 파일에 속하지 않으며는 및 상공 연결에 의해 발행해, 그리고 그것을 가공하지 않을 지시를 버릴 것입니다.

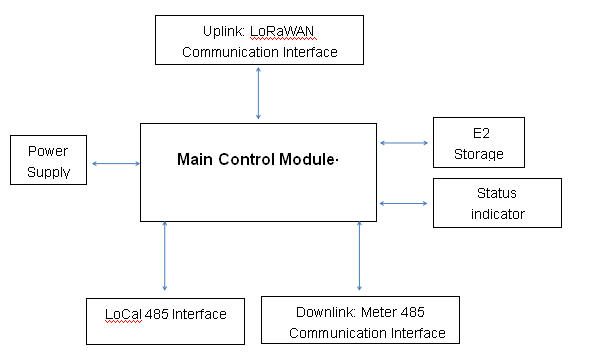

3.2 기계설비 원리의 도표
AMI를 위한 LoRaWAN 수집가에 커뮤니케이션 고립 이중 공용영역 485
전원 공급 장치 모듈: 능률적인 엇바꾸기 전원 공급 장치 모듈에 의해 강화하는.
LoRa 커뮤니케이션 단위: LoRa 마디와 출입구 사이 자료 상호 작용을 깨닫고, LoRaWAN 표준 프로토콜에 있는 종류 C 작동 형태를 선정하십시오.
국부적으로 공용영역: 질문 수집가의 운영하는 모수로, 몇몇 운영 매개변수를 위한 선정한 조정이 있습니다.
다운링크 미터 통신 인터페이스: 수집가에 있는 다운링크 공용영역의 보드율 설정값에 따르면, 그것으로 통일된 커뮤니케이션 보드율을 가능하게 하십시오.
메인 제어 단위: 자료 응접을 통제하고/3개의 연속되는 수로의 보내고, 저장하고/내부 E2 자료를 읽고, 현재 작동 상태에 따라 수집가의 작동 상태를 분야 인원을 알리기 위하여 지시자의 상태를 놓습니다.

4. 가동, 조정 및 임명.
1) 사용자 가동과 조정, 그것은을 위한 필요 임명 배선표에 따라 직업 인원에 의해 설치됩니다.
2) 임명의 앞에, 제조자의 물개를 검사하거든, 물개는 본래 이고, 그 후에 임명을 시작합니다.
3) 수집가는 안전한 믿을 수 있는 임명을 지키는 실내에 송풍된, 건조한 장소에 설치됩니다.
4) 수집가는 설명서에서 보인 배선표에 따라 타전해야 합니다. 구리 철사 또는 구리 각 맨끝을 연결하기 위하여 맨끝을 사용하는 것이 최상 이고 바짝 죄져야 합니다.
5) 배선표
AMI를 위한 LoRaWAN 수집가에 커뮤니케이션 고립 이중 공용영역 485
AMI를 위한 LoRaWAN 수집가에 커뮤니케이션 고립 이중 공용영역 485

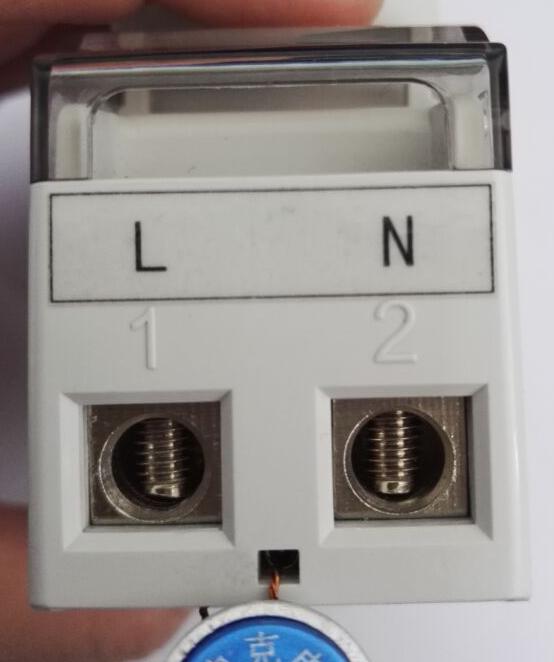

1개는 주전원 공급, L 입력입니다; 2개는 주전원 공급, N 입력입니다.

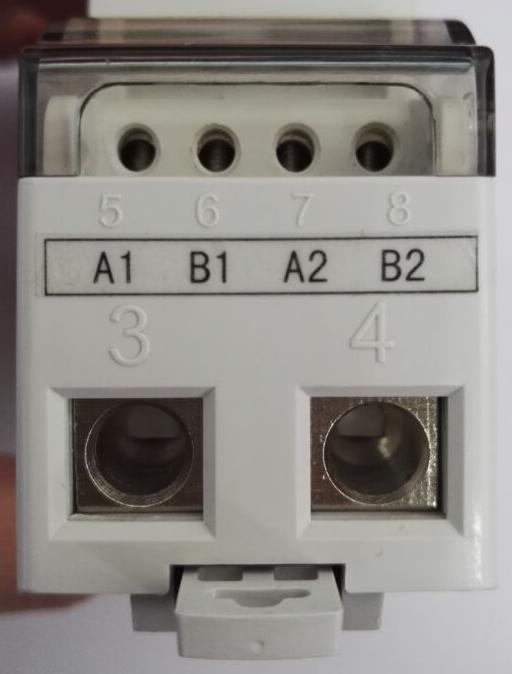

5개는 A1에 연결됩니다, 6개는 B1에 연결됩니다, 7개는 A2에 연결되고, 8개는 B2에 연결됩니다.

5. 표시등 묘사
온라인으로: 수집가가 전원이 켜진 후에, LoRa 커뮤니케이션 단위는 자동적으로 결합, 현재로서는 들어가기 위하여 활동을, 네트워크에 표시등 섬광 개시합니다; 단위가 네트워크에 성공적으로 들어갈 때, 표시등은 일정한 가벼운 형태로 돕니다.
상공 연결: 상공 연결 LoRa 단위가 자료를 받고을/보낼 때, 지시자는 한 번 번쩍이고 표준 상태는 꺼져있습니다.
다운링크: 상공 연결 미터 버스 인터페이스가 자료를 받고을/보낼 때, 지시자는 한 번 번쩍이고 표준 상태는 꺼져있습니다.

6. A1, B1, A2의 B2 항구 RS-485 공용영역 사용
A1의 B1 항구: 다운링크 미터 RS-485 통신 포트.
A2의 B2 항구: 국부적으로 RS-485 통신 포트.

7. 수송과 저장
제품은 수송과 풀기 도중 가혹한 충격을 복종되면 안됩니다. 그것은 본래 포장 조건 하에서 부류에 저장되어야, 겹쳐 쌓이는 고도는 5개의 층을 초과하면 안됩니다.
저장될 장소는, 주위 온도 초과하지 않습니다 -40 ° C를 청결해야 합니다 ~ +70 ° C는, 상대 습도 95%를 초과하지 않습니다, 공기는 부식성 가스를 포함하지 않으며 주조하지 않습니다.
저장한 전기 에너지 미터는 본래 포장에 있어야 합니다. 저장 장소의 환경은 청결해야 합니다. 주위 온도는 -25 °C를 초과하면 안됩니다 ~ +70 °C는, 상대 습도 85%를 초과하면 안됩니다, 공기는 부식성 가스를 포함하지 않으며 주조하지 않으며.

8. 차원 (mm)
길이: 100mm; 폭: 36mm; 고도: 67mm.
AMI를 위한 LoRaWAN 수집가에 커뮤니케이션 고립 이중 공용영역 485

9. 일반적인 결함 진단, 분석 및 분쟁 해결 방법
1) 모든 지시자는힘 에의 표시되지 않습니다. 수집가는 일반적으로 설치된다는 것을, 배선은 정확한 그림에 따라 타전한다는 것을, 그리고 수집가 입력 선에는 220V 전압 입력이 있다는 것을.
2) 미터가 자료를 읽을 때, 커뮤니케이션 지시자 전시가 없고, 수집가의 downlight에는 활동이 있습니다. 485의 버스 연결에 어떤 하중 초과 또는 단락 있습니까?
3) 온라인 표시등은 번쩍이는 것을 계속합니다, 수집가의 위치는 출입구의 신호에 의해 포함되지 않습니다, 또는 수집가의 LoRa 안테나 연결관은 이상하 고쳐질 필요가 있습니다.

10. 부속품 묘사
수집가는 지시, 증명서 및 물개 장비될 것입니다.
